Ismeri a DC motor szénkefének szerepét és jellemzőit?

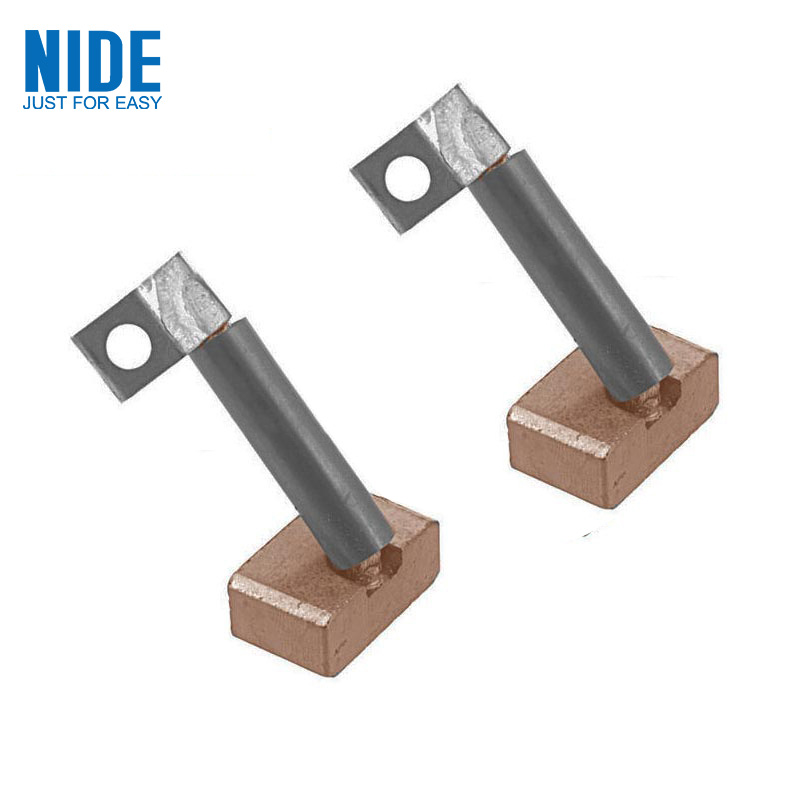

A DC motorokban a szénkefék (más néven kefék) kulcsfontosságú vezetőképes alkatrészek és fontos felelősséggel tartoznak. Melyek a legfontosabb jellemzői és funkcióiSzénkefe egyenáramú motorhoz?

A vezetőképesség és a kopásállóság egysége:Szénkefe egyenáramú motorhozáltalában grafit vagy grafit kompozitokból készülnek, fémporral keverve (például réz). A grafit kulcsfontosságú kubitást és alacsony súrlódási együtthatót biztosít a kontrollálható kopás biztosítása érdekében, amikor a forgó kommutátorral érintkezik; Míg a hozzáadott fémkomponensek (például a rézpor) jelentősen javítják a vezetőképességet, hogy megfeleljenek a nagy áramátvitel igényeinek. Ez az anyagkombináció lehetővé teszi, hogy ellenálljon a folyamatos mechanikus kopásnak, miközben áramot vezet.

Rugalmas elasztikus érintkezés: A szénkefe nincs merev rögzítve, de óvatosan és folyamatosan nyomja a kommutátor felületéhez állandó nyomású rugóval. Ez a rugalmas érintkezési mechanizmus döntő fontosságú, mivel biztosítja, hogy még akkor is, ha a kommutátor szabálytalan a forgás vagy az enyhe verés miatt, egy stabil, alacsony ellenállású elektromos csatlakozás fenntartható, minimalizálva az érintkezési ellenállást és a szikrákat.

A kopó alkatrészek elhelyezése: A szénkefék fogyóeszközök a nagysebességű forgó kommutátor folyamatos súrlódása miatt. Szolgáltatási életüket olyan tényezők befolyásolják, mint az anyagminőség, a működő áram, a motor sebessége, a kommutáció, a környezet (például a por, a páratartalom, a hőmérséklet) és a rugónyomás. A formatervezést könnyen ellenőrizni és cserélni kell.

Az energiaátvitelt híd a legalapvetőbb funkcióSzénkefe egyenáramú motorhoz- Egy egyenáramú motorban a forgó armatúra (rotor) tekercsnek az áramot egy külső statikus áramforrásból kell kapnia, hogy mágneses mezőt és nyomatékot hozzon létre. Állási alkatrészként a szénkefét az egyik végén rögzített tápvezetékhez csatlakoztatják, és a másik végén a forgórész tengelyén rögzített kommutátor szegmenssel érintkeznek, folyamatosan és megbízhatóan továbbítva a külső egyenáramú tápegység energiájának energiáját a forgórészeredéshez (a motoros üzemmódhoz), vagy a motor üzemmódját), vagy továbbítva a forgórészerítést generált energiát).

A mechanikus kijavítás (kommutáció) elérésének kulcsfontosságú kapcsolata: A DC motor folyamatosan forogása érdekében a forgórész tekercsében az áram irányát rendszeresen át kell kapcsolni (kommutálni) abban a pillanatban, amikor áthalad a mágneses pólus semleges vonalán. A kommutátor szegmensei forognak a forgórészgel, és a különböző szegmensek viszont a rögzített szénkefékkel érintkeznek, és automatikusan megváltoztatják a tápegységhez (vagy terheléshez) csatlakoztatott forgórész -tekercs áramkört a kefék helyzetével. A szénkefe fizikailag felismeri az áram irányváltását a forgó tekercsben, rendezett érintkezés és elválasztás révén a kommutátor különböző szegmenseivel, azaz a mechanikus kijavítási folyamaton. Ez az alapja a DC motor folyamatos működésének.

Fenntartja a stabil elektromos csatlakozást: Tartsa szoros kapcsolatot a kommutátorral a rugós nyomáson keresztül, és tartson alacsony ellenállású, alacsony veszteségű elektromos csatlakozási útvonalat is rezgés vagy enyhe excentricitás esetén, biztosítva az energiaátvitel hatékonyságát.

A kommutációs szikrák származtatása: A jelenlegi kommutáció pillanatában a tekercs -induktivitás létezése miatt az apró szikrák (kommutációs szikrák) elkerülhetetlenül generálódnak. A jól megtervezett szénkefékek bizonyos ív-oltási képességgel rendelkeznek (maga a grafitnak is van bizonyos szerepe), és elősegítik az energia ezen részének felszabadítását egy jó vezetési út révén, csökkentve a szikrák károsodását a kommutátornak és a kanyargósnak.

szigetelés.

A DC motor szénkefe nélkülözhetetlen vezetőképes híd a helyhez kötött áramkör és a forgó áramkör között az egyenáramú motorban. Felelős az elektromos energia hatékony átviteléért, valamint a rotoráram (kommutációs) irányának automatikus váltásának alapfüggvényének fizikai végrehajtója. Különleges anyagösszetétele (vezetőképes + kopásálló) és elasztikus krimping módszer biztosítja a viszonylag stabil és megbízható működést a durva csúszó súrlódási környezetben. Pontosan ennek a folyamatos súrlódásnak köszönhetően kulcsfontosságú viselési részré válik, amely rendszeres karbantartást és cserét igényel, amely közvetlen hatással van a motor teljesítményére és élettartamára. A DC -motor normál működésének fenntartásának fontos része a rendszeres ellenőrzés és a határig viselt szénkefék cseréje.
