Kommutátor elektromos kéziszerszámokhoz: a kis komponens a megbízható motorteljesítmény mögött

Amikor az emberek elektromos szerszámokat, például elektromos fúrókat, sarokcsiszolókat, fűrészeket és polírozógépeket használnak, általában a motor teljesítményére, sebességére és tartósságára összpontosítanak. Sok szálcsiszolt villanymotorban azonban egy kis alkatrész kritikus szerepet játszik az elektromos energia mechanikai mozgássá alakításában – aKommutátor elektromos kéziszerszámokhoz. Bár a kommutátor csak egy kis része a motorszerelvénynek, kialakítása közvetlenül befolyásolja a motor hatékonyságát, működési stabilitását, zajszintjét és élettartamát. A nagy sebességű forgó berendezéseket igénylő iparágakban a kommutátorgyártás precíz tervezést, anyagválasztást és szigorú minőségellenőrzést foglal magában.

Mi az a kommutátor elektromos kéziszerszámokhoz?

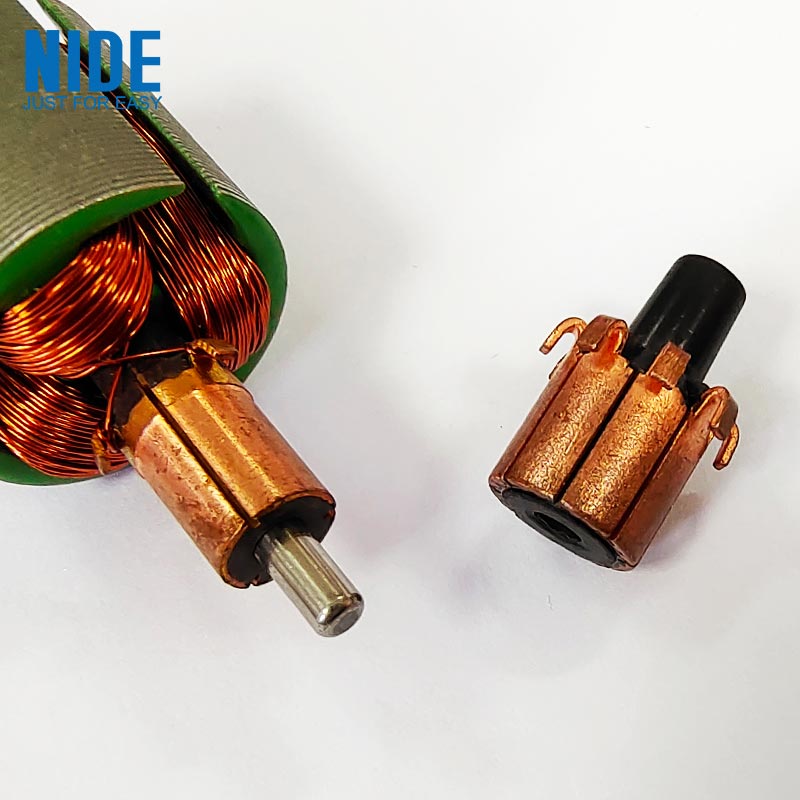

A Kommutátor elektromos kéziszerszámokhozegy forgó elektromos kapcsolóelem, amelyet szálcsiszolt egyenáramú motorokban és univerzális motorokban használnak. Fő funkciója a motor tekercselésein átfolyó áram irányának szabályozása, lehetővé téve a motor forgórészének forgását. Egy tipikus kommutátor a következőkből áll:

Összetevő	Funkció
Réz szegmensek	Vezessen elektromos áramot a kefék és a rotor tekercselése között
Szigetelő anyag	Az egyes rézszegmenseket elektromosan elválasztja
Alapszerkezet	Mechanikus támogatást nyújt a forgó működéshez
Csatlakozási terminálok	A kommutátort motortekercsekkel köti össze

Működés közben a szénkefék érintkeznek a forgó kommutátor felületével, hogy elektromos energiát továbbítsanak a motornak.

Miért fontos a kommutátor az elektromos szerszámmotorokban?

Az elektromos szerszám motorja nehéz körülmények között működik: Magas forgási sebesség Gyakori indítás és leállítás Nagy mechanikai terhelések Folyamatos vibráció A kommutátornak stabil elektromos kapcsolatot kell fenntartania ilyen körülmények között. Egy jól megtervezett kommutátor segít a következők javításában: A motor hatékonysága Forgási stabilitás Elektromos vezetőképesség A szerszám élettartama Ha a kommutátor felülete egyenetlenül kopik, az olyan problémákhoz vezethet, mint például: Fokozott szikrák Csökkentett motorteljesítmény Túlzott hőtermelés Lerövidített kefe élettartam

Ipari titok: A kommutátor felületi minősége többet számít, mint a megjelenése

A kommutátor egy egyszerű réz alkatrésznek tűnhet, de a felületi állapota rendkívül fontos. A motorgyártók kiemelt figyelmet fordítanak a következőkre: Szegmens pontosság Felületi érdesség Kerekítési pontosság Szigetelési távolság Még az apró gyártási különbségek is befolyásolhatják: Érintkezési stabilitás szénkefékkel Elektromos ellenállás Hőtermelés A nagy sebességű elektromos kéziszerszámoknál a forgó alkatrész kis kiegyensúlyozatlansága vibrációt okozhat, és csökkentheti a motor teljesítményét.

Az elektromos kéziszerszám-kommutátorokban használt anyagok

A kommutátor anyagkombinációja határozza meg annak elektromos és mechanikai teljesítményét.

Réz szegmensek

A rezet gyakran használják a következők miatt: Magas elektromos vezetőképesség Jó hőteljesítmény Megfelelő mechanikai tulajdonságok

Szigetelő anyagok

A rézszegmensek közötti szigetelés megakadályozza az elektromos rövidzárlatot. A gyakori anyagok a következők: Mica Magas hőmérsékletű szigetelő vegyületek

Speciális ötvözött anyagok

Egyes alkalmazások rézötvözeteket használnak a következők javítására: Kopásállóság Mechanikai szilárdság Nagy sebességű teljesítmény

Gyártási folyamat az elektromos kéziszerszám-kommutátor mögött

Egy megbízható kommutátor előállítása több precíziós eljárást igényel.

Réz szegmens kialakítása

A rézdarabokat a motor tervezési követelményeinek megfelelően pontos szegmensekre formázzák.

Formázás és összeszerelés

A rézszegmenseket szigetelőanyagokkal rögzítik, hogy teljes forgó szerkezetet hozzanak létre.

Megmunkálás és felületkezelés

A kommutátor felülete precízen megmunkált, így biztosítva: Megfelelő átmérő Sima érintkezési felület Stabil forgás

Tesztelés

A minőségellenőrzés a következőket foglalhatja magában: Méretmérés Elektromos vezetőképesség vizsgálata Szigetelés vizsgálata Dinamikus egyensúly tesztelés

Kommutátor vs Brushless Motor Technology

A kefe nélküli motortechnológia fejlődésével néhány modern elektromos szerszám felváltotta a hagyományos kefés motorokat. A különbségek a következők:

Funkció	Szálcsiszolt motor kommutátorral	Kefe nélküli motor
Szerkezet	Ecseteket és kommutátort használ	Elektronikus vezérlőrendszert használ
Karbantartás	Idővel kefecserét igényel	Általában alacsonyabb mechanikai kopás
Költség	Gazdaságosabb kialakítás	Magasabb technológiai követelmények
Alkalmazás	Sok hagyományos elektromos szerszámban gyakori	Egyre gyakrabban használják a fejlett eszközökben

A kefe nélküli motorok növekedése ellenére a kommutátor alapú motorokat továbbra is széles körben használják kiforrott technológiájuk, költségelőnyük és megbízható teljesítményük miatt.

A kommutátorok általános alkalmazásai az elektromos kéziszerszámokban

A kommutátorokat széles körben használják motorokban:

Elektromos fúrók

Biztosítson stabil forgást a fúrási és rögzítési műveletekhez.

Szögcsiszolók

Támogatja a nagy sebességű forgást nehéz munkakörülmények között.

Elektromos fűrészek

Fenntartja a motor működését vágási terhelés alatt.

Csiszolók és polírozó szerszámok

Konzisztens sebességszabályozást biztosít a felületkezeléshez.

A rejtett kihívás: a hő és a kopás kezelése

A kommutátor tervezésének egyik legnagyobb kihívása az elektromos teljesítmény és a mechanikai kopás közötti kapcsolat szabályozása. Működés közben: A kefék súrlódást okoznak Az elektromos áram hőt termel A forgás mechanikai feszültséget hoz létre Egy jó kommutátor kialakításnak egyensúlyban kell lennie: Vezetőképesség Kopásállóság Hőmérséklet stabilitás Kapcsolattartási megbízhatóság Ezért elengedhetetlen az anyagválasztás és a gyártási pontosság.

Az elektromos kéziszerszám-kommutátorok jövőbeli trendjei

Továbbfejlesztett anyagtechnológia

A jövőbeli fejlesztések a következőkre összpontosíthatnak: Jobb kopásálló anyagok Javított rézötvözet teljesítmény Hosszabb élettartam

Nagyobb pontosságú gyártás

A fejlett gyártóberendezések javítani fogják: Méretpontosság Felületi konzisztencia A motor hatékonysága

Hibrid motor fejlesztés

Bár a szénkefe nélküli motorok egyre terjednek, a továbbfejlesztett kefés motortechnológiák továbbra is alkalmasak lehetnek a költségérzékeny és ipari alkalmazásokra.

Következtetés: Hatékony eszközöket támogató kis alkatrész

Az elektromos szerszámok kommutátora elrejthető a motor belsejében, de szerepe elengedhetetlen az elektromos energia átalakításához és a stabil működéshez. A precíz gyártás, a fejlett anyagok és a folyamatos fejlesztés révén a kommutátorok továbbra is támogatják a fúrók, csiszolók, fűrészek és sok más elektromos szerszám megbízható teljesítményét. Ez a kis forgó alkatrész bemutatja, hogy a legkisebb alkatrészek is milyen nagy hatással lehetnek az ipari berendezések teljesítményére.
