Mi akadályozza meg, hogy áram szivárogjon a motor tekercselésén keresztül?

Minden villanymotor belsejében réztekercsek vezetnek áramot. Acél résekben ülnek. Az acél vezeti az elektromosságot. A réz vezeti az elektromosságot. Ha összeérnek, az áram szivárog. A motor rövidzárlat. A teljesítmény csökken. Végül a motor meghibásodik.

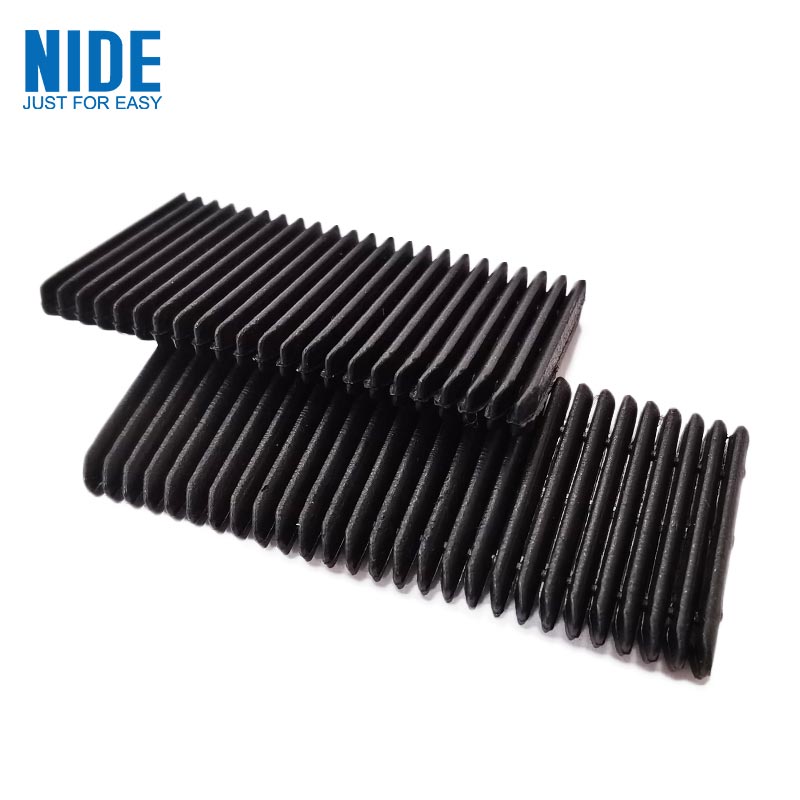

Az egyetlen dolog, ami a réz és az acél között áll, egy vékony anyaglemez, az úgynevezettelektromos szigetelő papír.

Nem tűnik soknak. Egy milliméter vastag töredéke. Vágja precíz formára. Csúsztassa be a nyílásba, mielőtt a tekercsek bemennek. De e nélkül a motor nem működik.

Mit csinál valójában a szigetelőpapír

Az állórész mag rétegelt acéllemezekből készül. A rések be vannak lyukasztva. A mérnök minden nyílásba egy darab szigetelőpapírt helyez, összehajtva, hogy kibélelje a falakat. Ezután a tekercsek bemennek. Ezután a résék bezárja a nyílást.

A lapnak három munkája van. Először is, elektromos szigetelés – meg kell akadályozni, hogy az áram átugorjon a rézből az acélba. Másodszor, mechanikai védelem – párnázza a tekercseket az acélrétegek kemény széleihez. Harmadszor, a hőkezelés – egyes fokozatok segítik a hő elvezetését a tekercsekről.

Ha a papír ezek közül bármelyiknél meghibásodik, a motor meghibásodik.

Az anyagi családok

Nem minden szigetelőpapír egyforma. A különböző motorokhoz különböző anyagokra van szükség. A választás a hőmérséklettől, a feszültségtől, a mechanikai igénybevételtől és a költségektől függ.

Az alábbi táblázat a motorgyártásban manapság leggyakrabban használt típusokat mutatja be.

A DMD az igásló. A legtöbb szabványos motort lefedi elfogadható áron. Az NMN mechanikai szívósságot ad. Az NHN hőállóságot biztosít. Az aramid papír mindkettőt növeli, és kiváló dielektromos szilárdságot biztosít. A poliimid fólia szűk helyekre való.

A hőmérsékleti osztályok megértése

Minden szigetelőanyag hőmérsékleti besorolással rendelkezik. Ez nem marketing. Ez egy tesztelt határ.

A rossz osztály kiválasztása gyakori hiba. Ha a motor folyamatosan 140°C-on működik, a B osztály (130°C) meghibásodik. Az F osztály (155°C) a minimálisan biztonságos választás.

De vegye figyelembe: a hőmérséklet-besorolás folyamatos működésre vonatkozik. A csúcshőmérséklet magasabb lehet. A jó mérnökök árrést adnak hozzá. A 140°C-on folyamatosan működő motornak H osztályú szigetelést kell kapnia, nem csak F osztályú.

Kulcsparaméterek: Mit jelent a specifikációs lap valójában

Amikorszigetelőpapír értékelése, számos műszaki paraméter számít. Íme, mit jelentenek.

Vastagság.Milliméterben mérve. A tipikus tartomány 0,15–0,40 mm a résbetétek esetében. A vastagabb papír nagyobb dielektromos szilárdságot és jobb mechanikai védelmet biztosít. A vékonyabb papír több helyet hagy a réz számára, növelve a motor teljesítménysűrűségét. A kompromisszum a mérnöki megítélés.

Dielektromos szilárdság.Kilowolt per milliméterben mérve. Ez megmutatja, mekkora feszültséget tud blokkolni a papír, mielőtt elromlik. A DMD tipikus értéke 5-8 kV 0,2 mm-es lemez esetén. A magasabb annál jobb, de a tényleges igény a motor feszültségétől függ. Egy 400V-os EV motorhoz 3-5 kV elegendő. A 800 V-os rendszereknél a 6-8 kV a biztonságosabb.

Szakítószilárdság.Newtonban mérve 15 mm szélességre. Ez megmutatja, mekkora húzóerőt vehet igénybe a papír, mielőtt elszakadna. Fontos, mert a papírt gép hajtja be és helyezi be. Gyenge papírszakadás az összeszerelés során. Leállás következik.

Szakadási nyúlás.Szakadás előtti nyújtás százaléka. A 10-15%-ban nyúló papír elnézőbb a hajtogatás során. A törékeny papír megreped az éles sarkokban.

Élszakadásállóság.Newtonban mérve. A papír össze van hajtva. A hajtogatások stresszpontokat hoznak létre. Ha alacsony az élszakadási ellenállás, a papír a hajtási vonalnál meghasad behelyezéskor.

Egy jó beszállító megadja ezeket a számokat az anyagbizonyítványon. Egy rossz beszállító azt mondja, hogy „megfelel az ipari szabványoknak”, anélkül, hogy tényleges tesztértékeket adna meg.

Miért mások az elektromos motorok?

Az elektromos járművek motorjai megváltoztatták a szigetelőpapír piacát. A követelmények szigorúbbak.

Magasabb hőmérséklet.Az elektromos motorok melegebben működnek, mint az ipari motorok. A folyadékhűtés segít, de a forró pontok így is elérik a 160-180°C-ot. A H osztályú anyagok (180°C) szabványosak. Egyes gyártók áttérnek a C osztályba (220°C) a következő generációs tervekhez.

Magasabb feszültségek.A korai elektromos motorok 300-400 V-on működtek. Az újabb rendszerek 800V-on működnek. A következő rendszerek 1200 V-on vagy magasabb feszültséggel fognak működni. A dielektromos szilárdság követelményei megduplázódtak. Előfordulhat, hogy a 400 V-on működő papír nem biztonságos 800 V-on.

Olaj expozíció.Sok elektromos motor olajat használ a hűtésre és a kenésre. A szigetelőpapír abban az olajban van. Egyes anyagok az olajban megduzzadnak vagy lebomlanak. A poliimid alapú papírok jól teljesítenek. A poliészter alapú papíroknak lehetnek korlátai. Kérjen olajkompatibilitási vizsgálati adatokat.

Automatizálás.Az elektromos járművek gyártósorai nagy sebességgel működnek. A papírt tekercsekből adagolja, vágja, hajtja be és helyezi be automatikusan. Az anyag konzisztenciája számít. A ±0,01 mm-es vastagság-változás elakadhat egy automata beszúrót.

Három valódi probléma, ami a gyártósorokon történik

Az elméleti anyagtulajdonságok egy dolog. Ami valójában elromlik a gyárban, az más.

Első probléma: a papír elszakad a hajtogatás közben.A gép U alakúra hajtogatja a papírt, hogy kibélelje a nyílást. Ha a papír széle alacsony szakítószilárdságú, akkor a hajtási vonalnál meghasad. A vonal megáll. Egy kezelő megszünteti az elakadást. A termelés folytatódik. Ez műszakonként több tucat alkalommal történik rossz anyaggal.

Második probléma: a papír méretei a páratartalom függvényében változnak.Az aramid papír felszívja a nedvességet a levegőből. Magas páratartalom mellett kitágul. Alacsony páratartalom mellett összezsugorodik. A gép egy méretre van kalibrálva. Amikor a papír mérete megváltozik, a hajtogatott alak is megváltozik. A betét meghibásodik. A jó beszállítók nedvességálló csomagolásban szállítják a papírt. A jó gyárak klímaszabályozott helyiségekben tárolják.

Harmadik probléma: ragasztószennyeződés.Egyes szigetelőpapírok egyik oldalán hőaktivált ragasztóréteg található. A behelyezés után a hő a papírt a nyílás falaihoz köti. Ha a ragasztó kifolyik tárolás vagy szállítás közben, a gépi vezetőkhöz tapad. A por összegyűlik. Igazítási eltolódások. A megoldás a tiszta gyártás és a megfelelő leválasztó bélés.

A szigetelőpapír helyes meghatározása

Íme egy valós specifikációs példa egy elektromos motoros vontatási hajtáshoz.

Küldje el három beszállítónak. Hasonlítsa össze az általuk szolgáltatott tesztjelentéseket. Kérdezzen a változatokról – tételről tételre, tekercsről tekercsre. Abban a beszállítóban lehet megbízni, aki adatokkal válaszol.

Hat kérdés, amit a vásárlók feltesznek

Használhatom ugyanazt a szigetelőpapírt minden motoromhoz?
Általában nem. A különböző motorok eltérő hőmérsékleten és feszültségen működnek. Az egyetlen anyagon történő szabványosítás leegyszerűsíti a készletezést, de bizonyos motorokhoz a szükségesnél magasabb minőségű anyagok használatára kényszeríti, ami növeli a költségeket. Vagy gyengébb minőségű anyagot használ, és meghibásodhat. Jobb két vagy három anyagot minősíteni, és az alkalmazásokhoz igazítani.

Mi a különbség az NMN és az NHN között?
A középső réteg. Az NMN poliészter fóliát használ. Az NHN poliimid fóliát használ. A poliimid ellenáll a magasabb hőmérsékleteknek. 155°C alatti motoroknál az NMN megfelelő. 155-180°C-hoz válassza az NHN-t. A költségkülönbség szerény.

A vastagabb papír mindig jobb szigetelést jelent?
Nem mindig. A dielektromos szilárdság a vastagsággal nő, de a mechanikai illeszkedés nehezebbé válik. A vastag papír helyet foglal a nyíláson belül. Ebben a térben több réz is elfért volna. A motortervezők lecserélik a szigetelés vastagságát a réz töltettel. A vékonyabb papír több rezet enged, nagyobb teljesítményt, de jobb folyamatszabályozást igényel.

Mennyi a szigetelőpapír eltarthatósági ideje?
A tárolási körülményektől függ. Eredeti csomagolásban, klímaszabályozott, aramid papír évekig kitart. A poliészter alapú anyagok gyorsabban bomlanak le. A fő kockázatok a nedvesség felszívódása és a ragasztó öregedése. Ha a papírt több mint két évig tárolták, használat előtt teszteljen egy mintát.

Honnan tudhatom, hogy a szállító papírja konzisztens-e?
Kérjen Cpk adatokat a vastagságról. Az 1,33 vagy magasabb Cpk azt jelenti, hogy a folyamat képes. Kérjen tételenkénti vizsgálati jelentéseket is. Ha egy szállító nem tudja ezeket előállítani, akkor nem irányítja a folyamatát.

A szigetelőpapír újrahasznosítható?
A legtöbb hőre keményedő vagy nagy teljesítményű hőre lágyuló műanyag. Az újrahasznosítás nehéz. Egyes aramidpapírok visszapéppelhetők, de az eljárás nem széles körben elérhető. Az ipar a vágás és behelyezés során keletkező hulladék csökkentésére összpontosít, nem pedig a fogyasztás utáni újrahasznosításra.

Megjegyzés a résékekkel való kompatibilitásról

Szigetelő papírkibéleli a nyílás falait. A rés ék zárja a nyílást. Együtt kell dolgozniuk.

Az ék a papírhoz nyomódik a nyílás nyílásánál. Ha a papír túl puha, az ék belemélyed. Ha a papír túl törékeny, megreped az ék érintkezési pontján.

Az elektromos motoroknál sok mérnök párosítja az aramid papírt aramid ékekkel. Ugyanaz az anyagcsalád, hasonló a hőtágulás és a mechanikai viselkedés. Általános motorokhoz az üvegszálas ékekkel ellátott DMD papír bevált kombináció.

Szállítótól történő rendeléskor mindkét tételt együtt adja meg. A szállító ezután össze tudja egyeztetni az anyagrendszereket.
