12P kampós elektromos kommutátor egyenáramú motorhoz

12P kampós elektromos kommutátor egyenáramú motorhoz

Az elektromos motor kommutátort széles körben használják különféle elektromos szerszámokban, autókban, motorkerékpárokban, háztartási készülékekben és más elektromos motorokban.

1. Kommutátor paraméterei:

2. Kommutátor kiválasztása

Ha a motornak ki kell cserélnie a teljes kommutátort, akkor meg kell határozni a kommutátor külső körátmérőjét, a belső furat átmérőjét, a rézdarab hosszát, a nyílások számát és egyéb paramétereket, majd ki kell választani a kommutátort. hasonló paraméterekkel teljesen egyenlőnek kell lennie, és próbálja meg kiválasztani a klip típusú kommutátort a cseréhez.

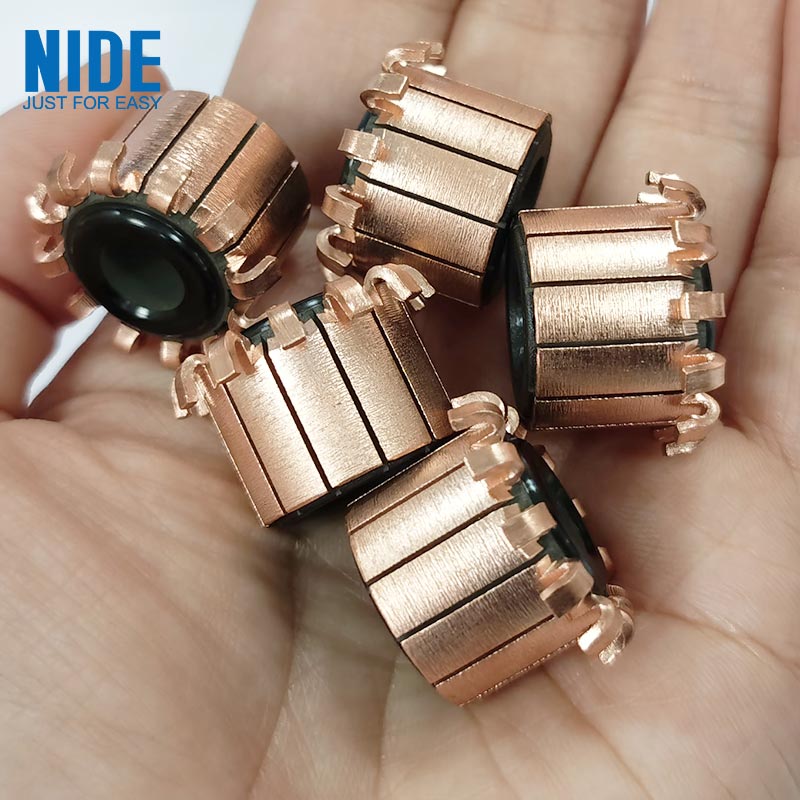

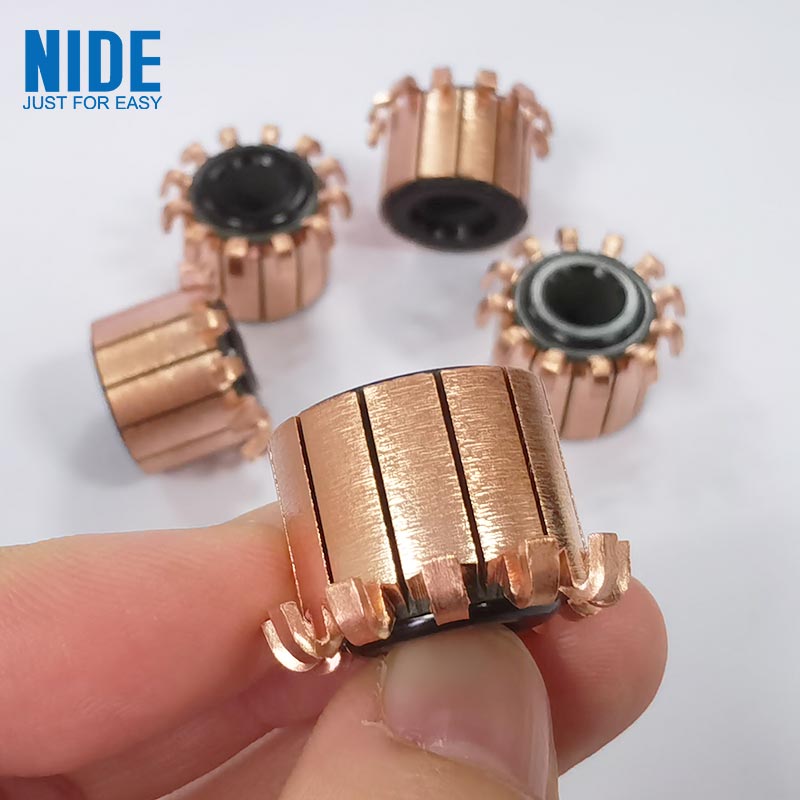

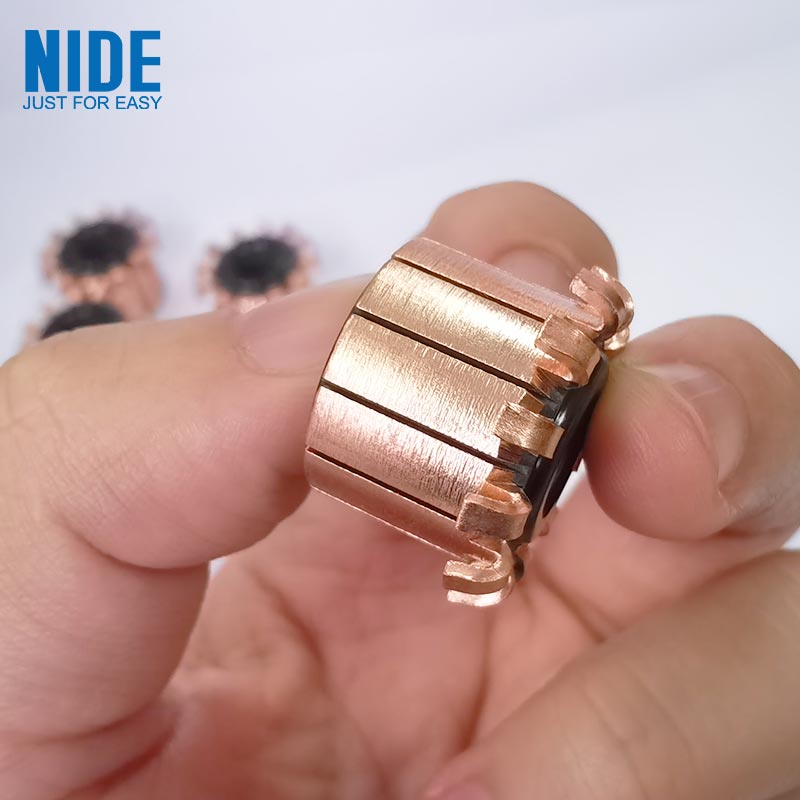

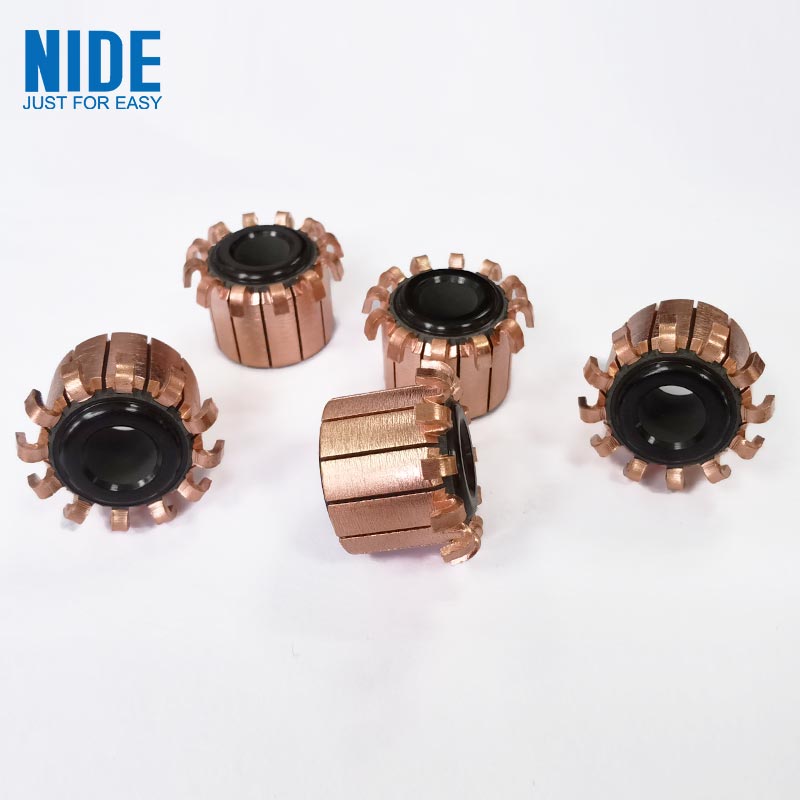

3. Kommutátor kép

4. Kommutátor csere

a. Vizsgálja meg, hogy az armatúra tekercsében van-e rövidzárlat és vasjelenség, és időben ki kell küszöbölni, hogy ne hagyjon maga után bajt.

b. Ha a kommutátor belső furatának átmérője kicsi, az esztergagépen forgatható és nagyítható, hogy elérje a belső furat átmérőjét, amelyet az elektromos forgócsap igényel; Ha a belső furat átmérője nagy, akkor egy persely megmunkálható és belepréselhető az aknaba.

c. A klip típusú kommutátor kapcsa általában kicsit hosszabb, és a felesleges rész igény szerint levágható, és a nyílás tisztára kaparható ónhegesztéshez.

d. A kommutátor nyitott réseit egyenként kissé igazítsa az armatúra tekercsének csatlakozó vezetékeihez, majd lassan nyomja rá a kommutátort a forgócsapra, amíg a kommutátor helyzete megfelel a követelményeknek.

e. Kapcsolja ki a sérült kommutátort a kábelfej lépcsője alatti forgótengelyről, vagy vésse a kommutátort, miután fémfűrésszel kört körbefűrészelt a vezetékfej lépcsője alatt, majd húzza ki és egyenként kaparja le a csatlakozó huzalfejet ónhegesztéshez fogóval, majd távolítsa el a maradék kommutátor részt.
