Miért olyan fontos az elektromos kéziszerszámok kommutátora a motor teljesítménye és a szerszám élettartama szempontjából?

A kommutátor elektromos szerszámokhozA szálcsiszolt egyenáramú motorok alapvető összetevője, amely közvetlenül meghatározza, hogy az elektromos energiát milyen hatékonyan alakítják át mechanikai mozgássá. Szabályozza az áramirányváltást, stabilizálja a nyomatékkimenetet, és biztosítja a motor egyenletes forgását terhelés alatt. Az ipari és fogyasztói elektromos szerszámokban, mint például fúrók, köszörűk, fűrészek és ütőszerszámok, a kommutátor döntő szerepet játszik a teljesítmény stabilitásában, tartósságában és biztonságában. Ez a cikk mélyreható műszaki és gyakorlati ismereteket nyújt az elektromos szerszámok kommutátorairól, beleértve a működési elveket, az anyagválasztást, a gyártási pontosságot, a teljesítménytényezőket, a hibaelhárítási módszereket és az ipari alkalmazásokat. Mérnökök, beszerzési szakemberek és gyártók számára készült, akik megbízható motoralkatrész-megoldásokat keresnek.

Tartalomjegyzék

• 1. Mi is pontosan az elektromos kéziszerszámok kommutátora?
• 2. Hogyan működik a kommutátor az elektromos kéziszerszám motorjában?
• 3. Milyen anyagokat használnak a nagy teljesítményű kommutátorokban?
• 4. Hogyan készül a kommutátor precízen?
• 5. Milyen tényezők befolyásolják a kommutátor teljesítményét és élettartamát?
• 6. Milyen problémák fordulnak elő gyakran és hogyan lehet őket megoldani?
• 7. Hogyan válasszuk ki a megfelelő kommutátort az elektromos kéziszerszámokhoz?

1. Mi is pontosan az elektromos kéziszerszámok kommutátora?

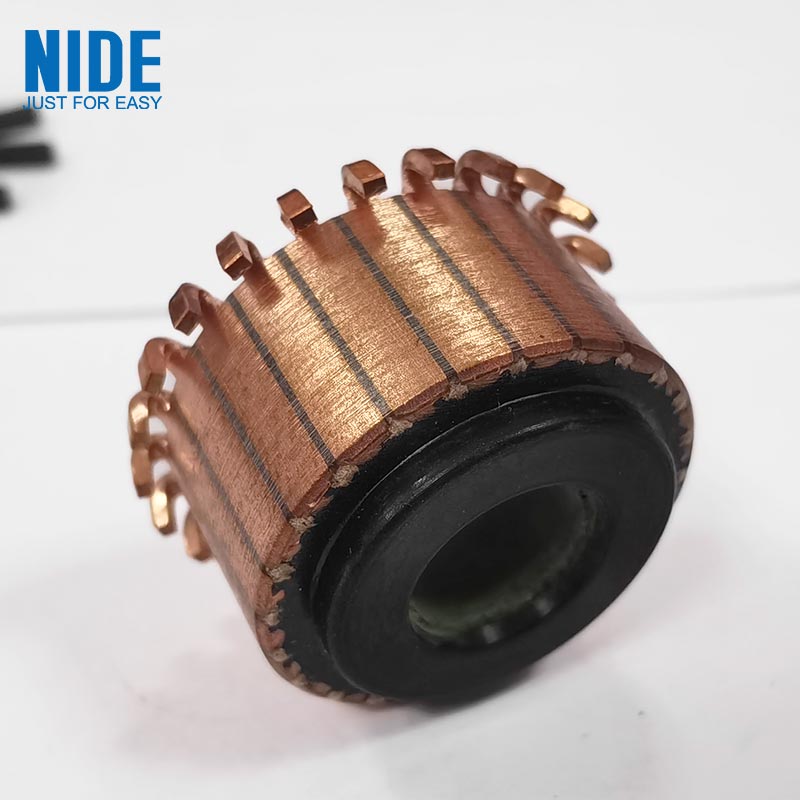

Az elektromos szerszámok kommutátora egy mechanikusan forgó elektromos kapcsoló, amelyet a szálcsiszolt egyenáramú motorokban használnak a forgórész tekercseiben folyó áram irányának időszakos megfordítására. Ez a szabályozott kapcsolás folyamatos forgómozgást tesz lehetővé, ami elengedhetetlen az elektromos kéziszerszámok működéséhez.

A gyakorlati alkalmazásokban a kommutátor közvetlenül felelős azért, hogy az olyan szerszámok, mint az elektromos fúrók, sarokcsiszolók, körfűrészek és polírozók stabil nyomatékkimenetet tartsanak fenn. Enélkül a motor nem tud folyamatos forgást létrehozni, ami nem hatékony vagy nem működő szerszámokat eredményezne.

Mivel az elektromos kéziszerszámok gyakran nagy terhelés, vibráció és hőviszonyok mellett működnek, a kommutátort nagy pontossággal és tartóssággal kell megtervezni az egyenletes teljesítmény és a hosszú élettartam érdekében.

2. Hogyan működik a kommutátor az elektromos kéziszerszám motorjában?

A kommutátor működési elve szinkronizált mechanikus forgáson és elektromos kapcsoláson alapul. Ahogy a motor tengelye forog, a szénkefék csúszó érintkezést tartanak fenn a kommutátor felületén lévő szegmentált rézrudakkal. Ez az érintkező pontos időközönként megfordítja az áram irányát az armatúra tekercseiben.

Ez a folyamat biztosítja, hogy a motoron belüli mágneses erők folyamatosan ugyanabban a forgásirányban hozzon létre nyomatékot. E kapcsolómechanizmus nélkül a motor leállna vagy oszcillálna ahelyett, hogy egyenletesen forogna.

• Jelenlegi kapcsolási funkció:Megfordítja az áramot a tekercsekben a folyamatos forgás fenntartása érdekében
• Kefe érintkezési rendszer:Az elektromos energiát az álló és a forgó alkatrészek között továbbítja
• Ív elnyomás:Csökkenti az elektromos szikraképződést kapcsolás közben
• Nyomaték stabilizálás:Biztosítja a sima teljesítményt változó terhelés mellett

A nagy sebességű elektromos kéziszerszámokban ez a kapcsolás percenként több ezer alkalommal történik, ami azt jelenti, hogy a kommutátornak rendkívül ellenállónak kell lennie a kopással és a hővel szemben.

3. Milyen anyagokat használnak a nagy teljesítményű kommutátorokban?

Az anyagválasztás a kommutátor teljesítményét meghatározó egyik legfontosabb tényező. A kiváló minőségű kommutátorok vezetőképes fémek, szigetelőanyagok és szerkezeti megerősítések kombinációján alapulnak.

A réz és a csillám kombinációja különösen kritikus, mert egyensúlyban tartja a vezetőképességet és a szigetelést. A rossz anyagválasztás túlmelegedéshez, szikrázáshoz és az elektromos szerszámok idő előtti meghibásodásához vezethet.

4. Hogyan készül a kommutátor precízen?

A gyártási folyamat akommutátor elektromos szerszámokhoznagy pontosságú tervezést igényel az elektromos stabilitás és a mechanikai egyensúly biztosítása érdekében. Még a mikroszkopikus eltérések is befolyásolhatják a teljesítményt.

1. Anyag előkészítés:A nagy tisztaságú réz és ipari csillámlemezek kiválasztása és ellenőrzése történik.
2. Szegmens kialakítása:A réz sajtolt és pontos kommutátor szegmensekké formázva.
3. Szigetelő összeállítás:Az egyes rézszegmensek közé csillámlapokat helyeznek be.
4. Nagynyomású öntés:Az alkatrészeket összenyomják a szoros szerkezeti kötés biztosítása érdekében.
5. CNC precíziós esztergálás:Tökéletes körkörös geometriát és egyensúlyt biztosít.
6. Felületkezelés:A polírozás csökkenti a súrlódást és javítja a kefe érintkezését.
7. Tesztelés és ellenőrzés:Elektromos, termikus és mechanikai teljesítményvizsgálatokat végeznek.

A haladó gyártók dinamikus kiegyensúlyozási teszteket és nagysebességű forgásszimulációkat is végeznek, hogy biztosítsák a megbízhatóságot a valós szerszámalkalmazásokban.

5. Milyen tényezők befolyásolják a kommutátor teljesítményét és élettartamát?

A kommutátor teljesítményét és tartósságát számos működési és tervezési tényező befolyásolja. Ezen tényezők megértése elengedhetetlen a motor hatékonyságának optimalizálásához.

• Hőállóság:A magas hőmérséklet deformálhatja az anyagokat és csökkentheti az élettartamot
• Elektromos vezetőképesség:Meghatározza az energiahatékonyságot és a hőtermelést
• Mechanikus mérleg:Befolyásolja a vibrációt, a zajt és a kopási arányt
• Kefe érintkező minőség:Közvetlenül befolyásolja a szikrázást és a stabilitást
• Üzemi terhelés:A folyamatos túlterhelés felgyorsítja a kopást

A megfelelő tervezési optimalizálási és karbantartási gyakorlatok jelentősen meghosszabbíthatják a kommutátor élettartamát és javíthatják az elektromos szerszámok általános hatékonyságát.

6. Milyen problémák fordulnak elő gyakran és hogyan lehet őket megoldani?

A fejlett gyártás ellenére a kommutátorok működési problémákat tapasztalhatnak kopás, szennyeződés vagy nem megfelelő használat miatt.

• Szikrázás:A kefe rossz érintkezése, por vagy felületi érdesség okozza
• Egyenetlen kopás:Kiegyensúlyozatlanság vagy inkonzisztens kefenyomás eredménye
• Túlmelegedés:Túlterhelés vagy elégtelen hűtés okozza
• Szigetelés lebontása:Öregedés, nedvesség vagy szennyeződés miatt
• Rezgészaj:A rotorrendszer mechanikai kiegyensúlyozatlansága okozza

A megoldások közé tartozik a felületi burkolat, a kefecsere, a terhelés beállítása, a tisztítás, súlyos esetekben a kommutátor teljes cseréje.

7. Hogyan válasszuk ki a megfelelő kommutátort az elektromos kéziszerszámokhoz?

A megfelelő kommutátor kiválasztása megköveteli a műszaki specifikációk, az alkalmazási környezet és a minőségi szabványok alapos értékelését.

• Ellenőrizze a réz tisztaságát a vezetőképesség hatékonysága érdekében
• Ellenőrizze a csillám szigetelés minőségét a hőállóság szempontjából
• Biztosítsa a kompatibilitást a motor fordulatszámára és nyomatékára vonatkozó követelményekkel
• Értékelje a gyártási pontosságot és a kiegyensúlyozás minőségét
• Erősítse meg a beszállítói megbízhatóságot és a tanúsítási szabványokat

Az ipari felhasználóknak előnyben kell részesíteniük azokat a beszállítókat, amelyek erős mérnöki képességekkel és következetes minőség-ellenőrzési rendszerekkel rendelkeznek.

GYIK (Gyakran Ismételt Kérdések)

Következtetés

Akommutátor elektromos szerszámokhozkritikus elem, amely meghatározza a motor hatékonyságát, stabilitását és tartósságát. A magas színvonalú tervezés, a precíz gyártás és a megfelelő karbantartás elengedhetetlen a hosszú távú teljesítmény biztosításához az igényes alkalmazásokban.

Érdeklődés, tömeges rendelés vagy műszaki tanácsadás esetén keressen bizalommallépjen kapcsolatba velünkmég ma, és szakértői támogatást kaphat elektromos kéziszerszám-kommutátoros megoldásaihoz.
